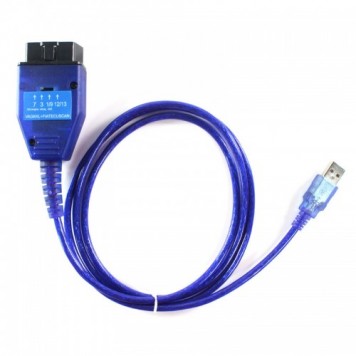

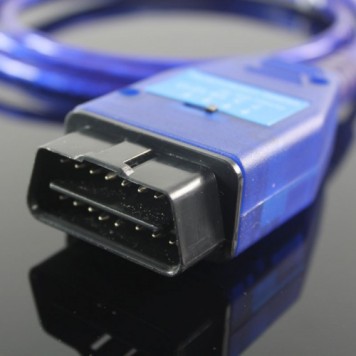

K-line адаптер на чипе FTDI c переключателем по линиям
K-line адаптер со встроенным переключателем по линиям - это обычный k-line адаптер, но имеющий переключатель K-линии для подключения к различным системам автомобиля (ABS, Airbag, АКПП и т.д.) в зависимости от расположения линии диагностики на разъеме OBD2. Полный функционал устро... →
После чего на экране компьютера появиться окно «Мастер установки нового оборудования»
Если такое окно не появилось,то драйвер установился автоматически.
2.Если же оно все-таки появилось,то в зависимости от разрядности операционной системы Вам необходимо скачать драйвер.
Разрядность системы можно посмотреть щелкнув правой кнопкой мыши на значок «Мой компьютер» и выбрать вкладку «Свойства»
В открывшемся окне ищем тип системы.
- если система 32-разрядная,то скачиваем драйвер K-line 32bit
- если система 64-разрядная то K-line 64bit
- для адаптера на чипе CH340 K-line CH340 driver
После успешного завершения загрузки архива драйвера,его необходимо распаковать (для удобства можно распаковать на рабочий стол)
3.Затем в окне «Мастер установки нового оборудования» нажимем «Далее»
4.В следующем окне выбираем пункт «Установка оборудования, выбранного из списка вручную». Жмем «Далее».
5. Далее выбираем тип устанавливаемого устройства и жмем «Далее». Как нам подсказывает сама программа, если нужный тип отсутствует, то выбирайте «Показать все устройства».
6. Далее выбираем драйвер для оборудования. Чтобы указать путь к драйверу, жмем на кнопку «Установить с диска».
7. В следующем окне нажимаем кнопку «Обзор» и указываем диск или папку, где находится файл драйвера устройства (файл с расширением .inf, а не .exe). Нажмите ОК и следуйте инструкциям программы установки.
После успешной установки в Диспетчере устройств во вкладке Порты (COM и LPT) должно появится устройство USB Serial port (COM?)
Вместо знака вопроса будет указан номер порта на котором установлен K-line адаптер,который нужно будет указывать в настройках программ диагностики автомобилей.
K-line адаптер со встроенным переключателем по линиям - это обычный k-line адаптер, но имеющий переключатель K-линии для подключения к различным системам автомобиля (ABS, Airbag, АКПП и т.д.) в зависимости от расположения линии диагностики на разъеме OBD2.
Полный функционал устройства раскрывают программы Chevrolet Explorer (для автомобилей Chevrolet) и FiatEcuScan (для автомобилей Fiat, Lancia и Alfa Romeo).

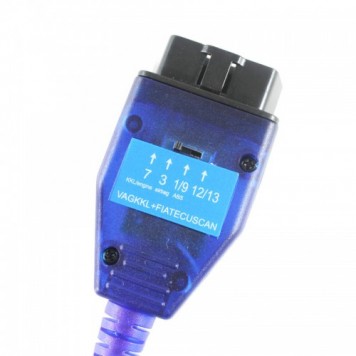

Позиции переключателя:
- № 7 - Двигатель и иммобилайзер (KKL) (чтение/удаление ошибок двигателя);
- № 3 - Подушки безопасности (чтение/удаление ошибок AirBag);
- № 1/9 - АБС (чтение/удаление ошибок ABS);
- № 12/13 - Головной свет/рулевое управление (чтение/удаление ошибок ESP).
Возможности K-line адаптера с переключателем (зависит от автомобиля и используемого программного обеспечения):
- Чтение и удаление текущих и сохраненных кодов ошибок в различных блоках.
- Идентификация блоков управления.
- Отображение потоковых данных в цифровом или графическом форматах.
- Кодирование и программирование блоков управления.
- Адаптация компонентов.
- Тесты исполнительных механизмов.
Кроме того данный прибор работает как обычный k-line адаптер. С его помощью также можно диагностировать автомобили группы VAG (VW, Audi, Skoda) и автомобили ВАЗ/ГАЗ/УАЗ.
Пример работы с диагностической программой Chevrolet Explorer:
